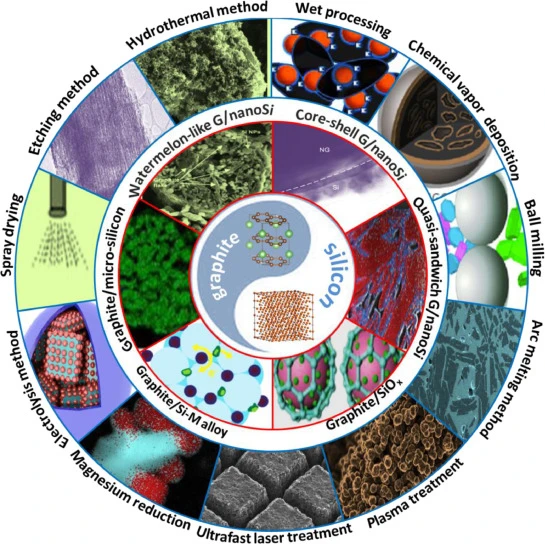

يصعب تصنيف مادة الأنود المصنوعة من السيليكون لسبب مختلف عن الجرافيت. فالجرافيت يصعب تصنيفه لأن جزيئاته عبارة عن صفائح مسطحة. أما السيليكون فيصعب تصنيفه بسبب ما يحدث داخل البطارية، ولأن المادة المستخدمة فعلياً نادراً ما تكون سيليكوناً نقياً. ففي الإنتاج، غالباً ما تكون مركبة من السيليكون والكربون، أو أكسيد السيليكون، أو مزيجاً من السيليكون النانوي ممزوجاً بالجرافيت.
تكمن المشكلة الأساسية في التمدد الحجمي. يتمدد السيليكون النقي بمقدار 300% تقريبًا عند امتصاصه لليثيوم، بينما يتمدد الجرافيت بمقدار 10% تقريبًا. يؤدي هذا التمدد إلى تشقق الجسيمات وتمزق القطب، مما يُفقد السعة خلال بضع مئات من دورات الشحن والتفريغ. يتمثل الحل التقليدي في تصغير السيليكون إلى النطاق النانوي وتثبيته داخل مادة كربونية أو جرافيتية ذات توزيع دقيق لحجم الجسيمات. إذا كانت قيمة D90 مرتفعة جدًا، تتمدد الجسيمات كبيرة الحجم وتتشقق موضعيًا. أما إذا كانت قيمة D90 منخفضة جدًا، فإن الجسيمات الدقيقة تزيد من مساحة السطح، مما يؤدي إلى احتراق الليثيوم في الدورة الأولى، وبالتالي انخفاض الكفاءة وكثافة الشحن والتفريغ.
تتناول هذه المقالة سبب صعوبة تصنيف أنود السيليكون، وأهداف PSD لكل نوع من أنواع المواد، وكيفية إعداد مصنف هوائي للحفاظ على قطع علوي حاد دون إتلاف السيليكون النانوي.
لماذا يصعب تصنيف الأنود السيليكوني مقارنة بمواد الأنود التقليدية
مشكلة توسيع 300%
بالنسبة لمعظم المساحيق، يُعدّ حجم الجسيمات عاملاً مهماً في تجانسها. أما بالنسبة لقطب السيليكون الموجب، فهو عاملٌ حاسمٌ في الأداء. فجسيمٌ واحدٌ كبير الحجم يتسبب في انتفاخ القطب المحيط به وتصدّعه، ويصبح هذا التصدّع نقطة انطلاق لمزيد من التلف. بالنسبة لمصنّع الخلية، فإنّ قيمة D90 غير المطابقة للمواصفات تُشير إلى فشل مبكر وعمر دورة قصير.
لا تقل أهمية الجسيمات الدقيقة. يتميز السيليكون النانوي بمساحة سطحية هائلة، ويتفاعل كله مع الإلكتروليت في الدورة الأولى لتكوين طبقة SEI، مما يؤدي إلى احتراق الليثيوم بشكل دائم. لهذا السبب تفقد مصاعد السيليكون كفاءتها في الدورة الأولى. فزيادة كمية الجسيمات الدقيقة تؤدي إلى انخفاض الكفاءة، وزيادة حجمها يؤدي إلى انخفاض عمر الدورة. يجب أن يتحمل خط السيليكون طرفي التوزيع في آن واحد.
ثلاث مواد، ثلاث مشاكل
سيليكون نانوي نقيتُستخدم الجسيمات النانوية، التي يتراوح حجمها الأولي بين 100 و200 نانومتر، كمادة مضافة بنسبة ضئيلة، تتراوح عادةً بين 2 و10%، ممزوجةً بالجرافيت. ويكمن التحدي الرئيسي في التكتل: إذ تتكتل الجسيمات النانوية لتشكل كتلًا لينة، فيقرأها تدفق الهواء على أنها جسيمات كبيرة منفردة.
أكسيد السيليكونأكسيد السيليكون (SiOx) هو جسيم دقيق الحجم (ميكرون) بقطر متوسط (D50) يتراوح بين 5 و10 ميكرونات. يتمدد بنسبة أقل، حوالي 150 إلى 200%، ويعطي سعة متوسطة. يعتمد تماسكه على نطاق حجمي ضيق، لأن محتوى الأكسجين يتغير بتغير حجم الجسيمات.
مركب السيليكون والكربون يتكون هذا النوع من السيليكون النانوي المدمج في مصفوفة من الكربون أو الجرافيت، وهو الأنود التجاري السائد. يستهدف هذا النوع حجم جسيمات يتراوح بين 8 و15 ميكرون، ويُنتج طاقة تتراوح بين 400 و650 مللي أمبير/غرام مع عمر دورة مقبول. يجب أن يوفر المصنف قطعًا دقيقًا للجسيمات وتوزيعًا متجانسًا للسيليكون.
التكتل والتعامل مع المواد النانوية
يتميز السيليكون على المستوى النانوي بتماسك قوي. يتعرف تيار الهواء على التجمعات اللينة كجسيم كبير واحد ويدفعها إلى التيار الخشن، أو تبقى ككتلة كبيرة الحجم تتصرف كجسيم خشن في القطب الكهربائي. يجب على المصنف تفكيك هذه الكتل ورفض الجسيمات الكبيرة الحجم الحقيقية فورًا، بطاقة كافية لتشتيتها ولكن ليس لدرجة سحق الجسيمات الأولية. لن يؤدي مصنف المعادن العام وظيفته بكفاءة في هذه الحالة.
مواصفات PSD حسب نوع الأنود
نوع الأنود D50 هدف D90 هدف المتطلبات الرئيسية
مادة مضافة من السيليكون النانوي بحجم 0.1 إلى 0.2 ميكرون، أقل من 0.5، تحافظ على الجسيمات الأولية
أكسيد السيليكون (SiOx) من 5 إلى 10 ميكرون، من 15 إلى 20، نطاق ضيق
مركب سيليكون-كربون، من 8 إلى 15 ميكرون، من 25 إلى 35، قطع علوي حاد
مزيج من السيليكون والجرافيت، من 6 إلى 12 ميكرون، من 18 إلى 25، مطابق لحجم الجرافيت
تختلف المواصفات باختلاف الشركة المصنعة للخلايا وتصميم الأقطاب الكهربائية. تحقق من فحص المشتري الوارد قبل تحديد المعايير.
كما هو الحال مع الجرافيت، يمثل D90 الحد الأقصى للصلابة. أما D50 فيُحدد بسرعة الدوران ويتحرك بشكل متوقع. ويُمثل D90 الذيل، أي الجسيمات التي تقع فوق نقطة القطع مباشرةً والتي تتسرب بفعل الاضطرابات أو تغيرات التغذية. بالنسبة للسيليكون، يعني الذيل كبير الحجم جسيمات ستتمدد وتتسبب في تشقق القطب.
تهيئة مصنف لمسحوق أنود السيليكون
حدد نقطة القطع لأعلى قطعة، وليس للقطعة المتوسطة.
تُضبط معظم المصنفات عند قيمة D50 لسهولة قياسها. بالنسبة للأنود السيليكوني، يُضبط أولاً عند قيمة D90. اضبط سرعة الدوار للحفاظ على حد D90، ثم قِس قيمة D50 الناتجة وتحقق من الجسيمات الدقيقة. للبدء العملي، شغّل الدوار بسرعة تتراوح بين 10 و20% أسرع مما يُشير إليه حساب المعادن الكروية لهدف D90، ثم قِس توزيع حجم الجسيمات الحقيقي باستخدام حيود الليزر، وخفّض السرعة تدريجيًا حتى تستقر قيمة D90 ضمن المواصفات.
قم بتشغيل تدفق الهواء على مستوى منخفض لحماية الجسيمات النانوية
يؤدي تدفق الهواء العالي إلى زيادة الاحتكاك وسحب المزيد من المواد إلى التيار الدقيق. على السيليكون، يسحب هذا التدفق جزيئات دقيقة ذات مساحة سطحية كبيرة عبر نقطة القطع، مما يزيد من نسبة الجزيئات الدقيقة، الأمر الذي يُقلل من الكفاءة. كما أنه يصطدم بالمركبات ذات الروابط الضعيفة بقوة أكبر، مما قد يؤدي إلى تشقق الكربون الأساسي. لذا، يُنصح بالحفاظ على تدفق الهواء عند الحد الأدنى اللازم للنقل المستقر، أي أقل بنسبة تتراوح بين 10 و20% مما يحتاجه المعدن.
حافظ على استقرار العلف وتوزيعه مسبقًا
عند زيادة معدل التغذية، يرتفع تركيز الجسيمات في المنطقة، وتتحول نقطة الفصل إلى حجم أكبر. شغّل التغذية بنسبة تتراوح بين 60 و75% من السعة المقدرة، وحافظ عليها ضمن هامش خطأ ±5% باستخدام جهاز تحكم في التدفق الكتلي. بالنسبة للسيليكون النانوي أو المواد الخام المُتكتلة، أضف مرحلة تشتيت قبل المُصنِّف مباشرةً.
الخلو من الحديد ليس خيارًا.
قد تتسبب بضعة أجزاء من المليون من الحديد في حدوث قصر في الخلية. يقوم المصنف التقليدي المصنوع من الفولاذ الكربوني بفصل الحديد نتيجة تآكل الدوار. تتطلب خطوط الأنود السيليكوني دوارات وبطانات مطلية بالسيراميك، ويجب أن يتوافق مسار المنتج مع مواصفات الحديد الخاصة بالشركة المصنعة للخلية. بالنسبة للدرجات الدقيقة أو القابلة للاشتعال التلقائي، تمنع حلقة الغاز الخامل أيضًا الأكسدة وانفجار الغبار.
نقاط البداية
سرعة الدوار: من 10 إلى 20 بالمائة أعلى من حساب المادة الكروية لنفس D90، تم تشغيلها مقابل D90 أولاً.
تدفق الهواء: أقل بنسبة 10 إلى 20 بالمائة من السعة المعدنية، وهو الحد الأدنى للنقل المستقر.
التغذية: من 60 إلى 75 بالمائة من السعة، في حدود زائد أو ناقص 5 بالمائة، مع التوزيع المسبق في حالة التكتل.
التلوث: دوار وبطانة مطلية بالسيراميك، غاز خامل للمواد الدقيقة أو القابلة للاشتعال التلقائي.
التحقق: أخذ عينة كل 30 دقيقة خلال الساعات الأربع الأولى من الصف الجديد.
حالات الإنتاج
الحالة 1: مركب السيليكون والكربون D90 مقطوع من 43 إلى 29 ميكرون
قام أحد المنتجين بتزويد مصنع خلايا بحد أقصى لحجم الجسيمات D90 يبلغ 35 ميكرون. فشلت حوالي دفعة واحدة من كل خمس دفعات في اختبار مراقبة الجودة الوارد عند حجم جسيمات يتراوح بين 41 و45 ميكرون. تم تشغيل جهاز التصنيف على إعدادات معدنية، وتم فحصه فقط مقابل D50، والذي كان مقبولاً عند 11.2 ميكرون. تسربت الجسيمات ذات الحجم الزائد لأن ذيل D90 لم يكن الهدف أبدًا. أرجع مصنع الخلايا الانخفاض المبكر في السعة إلى التشققات حول تلك الجسيمات ذات الحجم الزائد.
الحالة الثانية: درجة SiOx ذات نطاق ضيق وفقدان الدورة الأولى المقطوع
قام أحد منتجي أكسيد السيليكون (SiOx) بإنتاج نوع يستهدف حجم جسيمات D50 7 وD90 18 ميكرون، إلا أن حجم جسيمات D10 انخفض إلى أقل من 1 ميكرون، مما أدى إلى زيادة مساحة السطح وانخفاض كفاءة الدورة الأولى إلى ما دون الحد الأدنى المطلوب من قبل المشتري. ويعود السبب إلى تدفق هواء زائد يسحب جزيئات أكسيد دقيقة عبر نقطة القطع، بالإضافة إلى انبعاث آثار من الحديد من دوار فولاذي.
تم تقليل تدفق الهواء بنسبة 18%، وخفض سرعة الدوار للحفاظ على القطع العلوي، واستُبدل الدوار والبطانة الفولاذية بأجزاء مطلية بالسيراميك، مع حلقة غاز خامل لأكسيد الحديد الدقيق. تقلصت المسافة بين نقاط التمدد بنسبة 28%، واستُعيد حجم الجسيمات D10 إلى 1.6 ميكرون، وتحسنت كفاءة الدورة الأولى بمقدار 2.1 نقطة، وانخفضت نسبة الحديد النزري إلى ما دون عتبة 5 جزء في المليون.
تصنيف الأنود السيليكوني أم مادة أخرى للبطارية؟
تُهيئ شركة EPIC Powder Machinery أجهزة تصنيف هوائية لمعالجة مواد البطاريات، بما في ذلك القطع العلوي الدقيق، ومعالجة الجسيمات النانوية والمواد المركبة، والتحكم في التلوث، والحماية بالغاز الخامل. نجري تجارب تصنيف مجانية على مواد التغذية الخاصة بك من السيليكون، أو أكسيد السيليكون، أو السيليكون والكربون، ونُرسل إليك بيانات توزيع حجم الجسيمات (PSD) كاملة قبل إتمام عملية الشراء. أرسل لنا بيانات توزيع حجم الجسيمات (PSD) لمواد التغذية، وقيم D50 وD90 المستهدفة، ومعدل الإنتاج.
اطلب نسخة تجريبية مجانية للتصنيف: www.powder-air-classifier.com/contact
استكشف مجموعتنا من أجهزة تصنيف الهواء: www.powder-air-classifier.com
الأسئلة الشائعة
ما نوع العدسة D50/D90 التي يجب أن أستخدمها لأنود السيليكون والكربون؟
بالنسبة للمواد المركبة الشائعة، يتراوح قطر D50 عادةً بين 8 و15 ميكرون، بينما يتراوح قطر D90 بين 25 و35 ميكرون، وقطر D99 بين 35 و45 ميكرون. يعتمد النطاق الدقيق على شكل الخلية ونسبة السيليكون. يؤدي ارتفاع نسبة السيليكون إلى تقليل الحد الأعلى للقطع لأن الجزيئات كبيرة الحجم تتمدد وتتشقق. اضبط قطر D90 وفقًا لفحص المشتري أولًا، ثم اضبط المتوسط.
لماذا تتكتل جزيئات السيليكون النانوية أثناء عملية التصنيف، وكيف يمكنني إيقاف ذلك؟
يتميز السيليكون النانوي بتماسك قوي. تتغلب القوى التي تُهمل على مستوى الميكرون على مستوى النانو، مما يؤدي إلى تكتل الجسيمات الأولية في كتل ناعمة يصنفها تدفق الهواء على أنها جسيمات خشنة. يمكن معالجة هذه المشكلة بإضافة مرحلة تشتيت قبل المصنف، وتقليل تدفق الهواء، والتحكم في رطوبة هواء العملية. كما يُساعد التأريض، وبالنسبة للجسيمات الدقيقة، استخدام حلقة غاز خامل.
هل يمكن لمصنف واحد التعامل مع السيليكون، وأكسيد السيليكون، ومركب السيليكون والكربون؟
لا يمكن تطبيق ذلك باستخدام مجموعة واحدة من المعايير. تنفصل المواد الثلاث في نطاقات أحجام مختلفة، وتتعطل بطرق مختلفة، ولها متطلبات مختلفة فيما يتعلق بالتلوث والغاز. يمكن لمنصة واحدة التبديل بينها، ولكن كل مادة تحتاج إلى وصفة خاصة بها لسرعة الدوار، وتدفق الهواء، ومعدل التغذية، والتشتت، وإعدادات الغاز.
مسحوق ملحمي
شكرًا لقراءتكم. آمل أن يكون مقالي مفيدًا. يُرجى ترك تعليق أدناه. يمكنكم أيضًا التواصل مع ممثل خدمة عملاء EPIC Powder عبر الإنترنت. زيلدا "لأي استفسارات أخرى."
— جيسون وانج, مهندس
