El carbono poroso de resina esférica es un material avanzado de alto valor que sirve como Estructura central de carbono para ánodos de silicio-carbono en baterías de iones de litio de próxima generación. También desempeña funciones críticas en Ánodos de carbono duro para baterías de iones de sodio y otras aplicaciones de almacenamiento de energía. En todos estos usos, el rendimiento depende fundamentalmente de la distribución del tamaño de partícula: un D50 en el rango de 7-8 µm con un intervalo estrecho garantiza un recubrimiento uniforme del electrodo, una penetración constante del electrolito y un comportamiento electroquímico predecible. Sin embargo, lograr este corte preciso resulta complejo debido a que la baja densidad aparente y la compleja morfología del carbono poroso dificultan los métodos de clasificación convencionales.
Este artículo presenta un estudio de caso real utilizando el sistema HTS de EPIC Powder. Clasificador de aire multirrotor para procesar carbono poroso de resina esférica, con resultados medidos que muestran un D50 controlado a 7,1-8,2 µm y un rango reducido de 0,68 (materia prima) a 0,45-0,50 (producto clasificado).

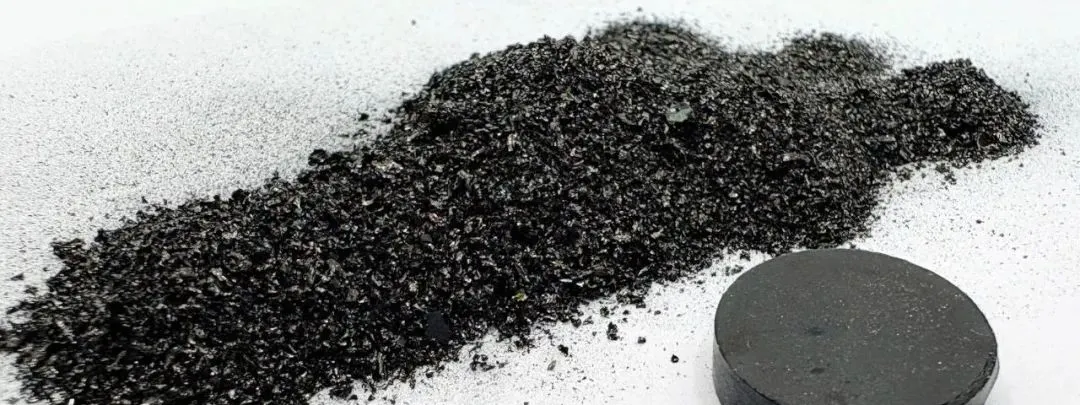

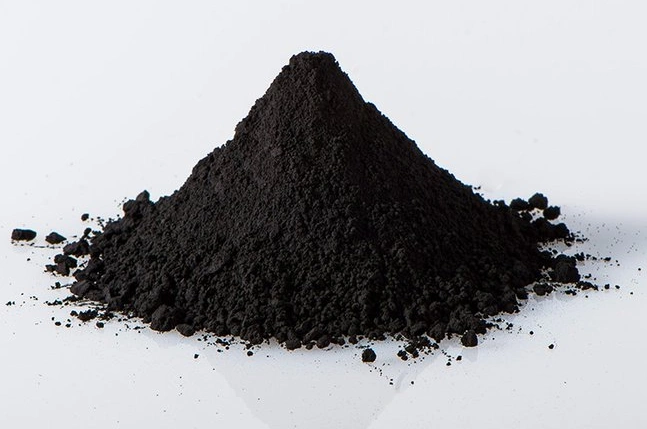

Carbono poroso en baterías de nueva energía: descripción general de la aplicación
El carbono poroso se ha convertido en un material indispensable en la cadena de suministro de baterías de nueva energía, sirviendo para múltiples aplicaciones de alto valor en sistemas de baterías de iones de litio, iones de sodio y baterías especiales.
Material de ánodo de silicio-carbono (Aplicación principal)
Como esqueleto de carbono en los ánodos compuestos de silicio-carbono, el carbono poroso proporciona espacio amortiguador y vías conductoras para el silicio de alta capacidad, que experimenta una expansión de volumen considerable durante el ciclo de carga y descarga. La estructura porosa absorbe los cambios de volumen del silicio (hasta 3001 TP3T durante la litiación), evitando la pulverización del electrodo y manteniendo la conectividad eléctrica. Esto mejora directamente la eficiencia del primer ciclo, la vida útil y la seguridad de la batería. Los ánodos de silicio-carbono fabricados con carbono poroso se utilizan en baterías de litio de alta densidad energética para vehículos eléctricos y en baterías de carga rápida para dispositivos electrónicos de consumo, como teléfonos inteligentes.
Ánodo de carbono duro para baterías de iones de sodio
El carbón poroso a base de resina y biomasa sirve como precursor para materiales de ánodo de carbono duro En las baterías de iones de sodio, mediante carbonización controlada, el carbono poroso se transforma en carbono duro con la estructura desordenada en capas necesaria para la inserción reversible de iones de sodio. Los ánodos de carbono duro resultantes ofrecen una alta densidad de compactación, una elevada capacidad reversible y una excelente capacidad de carga/descarga, lo que los hace idóneos para aplicaciones de alta demanda o sensibles al costo, como vehículos eléctricos de dos ruedas, pequeños dispositivos de potencia, almacenamiento de energía a gran escala y sistemas de arranque y parada.
Otras aplicaciones de baterías y almacenamiento de energía
Más allá de los sistemas de silicio-carbono e iones de sodio, los materiales de carbono poroso también sirven como componentes de soporte en baterías de titanato de litio (LTO)donde contribuyen a los electrodos utilizados en maquinaria de construcción, transporte ferroviario y almacenamiento de energía solar/eólica. La elevada superficie específica del material (280-550 m²/g) y su estructura de poros ajustable lo convierten en una plataforma versátil para todo el ecosistema de baterías de nueva energía.
¿Por qué es importante el tamaño de partícula en el carbono poroso para aplicaciones en baterías?
En la fabricación de ánodos de silicio-carbono y carbono duro, el tamaño de partícula del carbono poroso influye directamente en la calidad del electrodo y el rendimiento de la batería:
Uniformidad del recubrimiento del electrodo: Las partículas con un D50 de aproximadamente 7-8 µm producen recubrimientos lisos y sin defectos en los colectores de corriente. Las partículas de tamaño excesivo provocan rugosidad superficial y defectos en el recubrimiento; las partículas finas de tamaño insuficiente aumentan la demanda de aglutinante y reducen la densidad del electrodo.
Uniformidad de la deposición de silicio: En la producción de ánodos de silicio-carbono, la deposición química de vapor (CVD) de silicio en la estructura porosa de carbono requiere un tamaño de partícula uniforme para garantizar una carga de silicio constante y evitar puntos calientes de expansión de volumen localizados que provoquen fallos en el electrodo.
Capacidad de velocidad y difusión de iones: La distribución estrecha del tamaño de las partículas (bajo rango) garantiza vías de difusión de iones uniformes dentro del electrodo, lo que mejora el rendimiento de carga/descarga a alta velocidad tanto en baterías de iones de litio como de iones de sodio.
Densidad de compactación y empaquetamiento: La morfología esférica combinada con un tamaño de partícula controlado permite una mayor densidad aparente, lo que aumenta la densidad de energía volumétrica de la celda de batería final.
Utilización de la superficie: Con superficies específicas de 280-550 m²/g, la superficie electroquímica total del carbono poroso solo es accesible cuando el tamaño de partícula se optimiza para permitir la humectación del electrolito en la estructura interna de los poros.
Por estos motivos, los fabricantes de baterías imponen especificaciones estrictas sobre el tamaño de las partículas: normalmente, un D50 de 7 ± 1 µm, un D97 inferior a 20 µm y un rango inferior a 0,55. Cumplir simultáneamente con estos tres parámetros requiere una clasificación precisa del aire.
Desafíos de clasificación específicos del carbono poroso
El carbón poroso presenta varias dificultades que los clasificadores de aire estándar no están diseñados para solucionar:
Baja densidad aparente
El carbono poroso de resina esférica tiene una densidad aparente significativamente menor que la de los polvos minerales (a menudo inferior a 0,3 g/cm³). En un clasificador estándar, la fuerza centrífuga generada por el rotor puede ser insuficiente para separar las partículas eficazmente en el punto de corte deseado, ya que la resistencia aerodinámica predomina sobre las fuerzas de inercia en el caso de estas partículas ligeras.
Alta porosidad y estructura interna irregular
La estructura interna porosa implica que el tamaño geométrico de una partícula no se corresponde directamente con su tamaño aerodinámico. Dos partículas con el mismo diámetro externo pueden presentar velocidades de sedimentación diferentes según el volumen de sus poros internos. Esta discrepancia aerodinámica provoca errores de clasificación, como que partículas porosas de gran tamaño se clasifiquen como parte de la fracción fina y viceversa.
Sensibilidad morfológica
El carbón poroso esférico e irregular se comporta de manera diferente bajo la acción de la fuerza centrífuga. Las partículas esféricas siguen trayectorias predecibles, mientras que las irregulares pueden girar y generar una clasificación errática. El clasificador debe ajustarse a la morfología específica del material de alimentación. Esta capacidad requiere ajustar la velocidad del rotor, el flujo de aire y la velocidad de alimentación.
Riesgo de contaminación por metales
Los materiales de carbono para baterías tienen una tolerancia extremadamente baja a las impurezas de hierro y otros metales (normalmente inferior a 10 ppm). Cualquier clasificador con piezas en contacto con acero introducirá contaminación metálica, lo que lo inhabilita para su uso en baterías.
Clasificador de aire multirrotor HTS: La solución
El clasificador neumático multirrotor HTS de EPIC Powder aborda los cuatro desafíos. Diseñado para la clasificación en seco eficiente de polvos D97 de 3 a 45 µm, el HTS utiliza múltiples rotores de alta velocidad para generar el campo centrífugo fuerte y estable necesario para clasificar el carbono poroso de baja densidad con puntos de corte precisos.
Características clave de diseño para la clasificación del carbón poroso
Configuración multirrotor: Genera un campo centrífugo más fuerte y uniforme que los diseños de un solo rotor, lo que garantiza una separación eficaz de partículas porosas de baja densidad en puntos de corte D50 de 7-8 µm.
Revestimiento cerámico disponible: Todas las partes en contacto con el material pueden revestirse con cerámica de alúmina o poliuretano, eliminando así la contaminación metálica en aplicaciones para baterías.
Velocidad del rotor controlada por inversor: Permite un ajuste preciso del punto de corte para adaptarlo a la morfología y densidad específicas del carbono poroso esférico o irregular.
Funcionamiento totalmente cerrado a presión negativa: Evita la emisión de polvo y garantiza la seguridad del operario al manipular polvos finos de carbono.
Diseño a prueba de explosiones con circulación de nitrógeno: El polvo de carbono es combustible; el sistema HTS puede configurarse con circulación de gas inerte para eliminar el riesgo de explosión durante la clasificación.
Integración en circuito cerrado: Puede conectarse en serie con equipos de molienda para formar un sistema de circulación continua de molienda y clasificación.
Caso práctico: Resultados de clasificación para carbono poroso de resina esférica
En julio de 2026, EPIC Powder realizó una serie de pruebas de clasificación de carbón poroso de resina esférica utilizando el clasificador neumático multirrotor HTS. El material de partida y los productos clasificados se analizaron con un analizador de tamaño de partículas por difracción láser. El programa de pruebas incluyó varias etapas de recolección ciclónica (denominadas Ciclón 1 y Ciclón 2) para evaluar la consistencia y la reproducibilidad de la clasificación.
Características de la materia prima
Antes de la clasificación, el material de alimentación presentaba la siguiente distribución del tamaño de partícula:
| Parámetro | Materia prima (carbono poroso de resina esférica) |
| D10 | ~3,5 µm |
| D50 | ~7,8 µm |
| D90 | ~18,5 µm |
| D97 | ~21 µm |
| Rango (D90-D10)/D50 | ~0.68 |
| Área superficial específica | 280-550 m²/g |
El rango de tamaño de partícula de la materia prima, de 0,68, supera la especificación típica para baterías (<0,55), lo que indica que una fracción significativa de partículas queda fuera del rango objetivo de 5-10 µm. Esta amplia distribución provocaría defectos en el recubrimiento y un rendimiento electroquímico inconsistente si se utilizara directamente en la fabricación de electrodos.
Resultados de productos clasificados

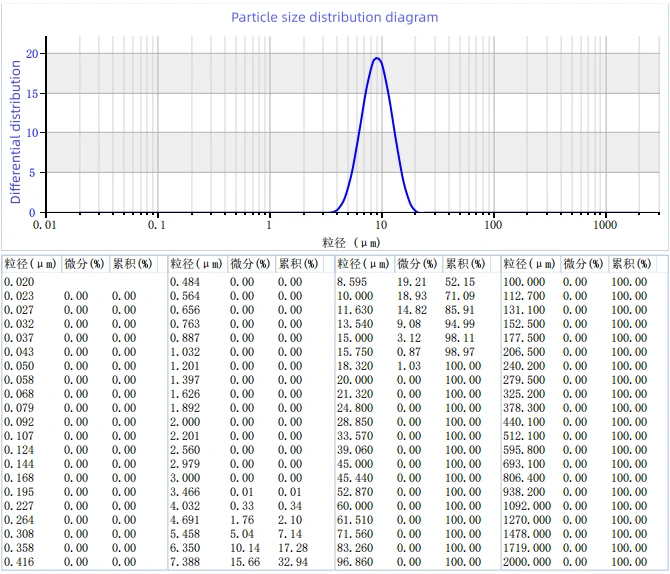

Tras la clasificación HTS, se recogieron muestras de dos etapas del ciclón y se analizaron. Los resultados demuestran un control preciso de D50 y una reducción significativa del intervalo:
| ID de muestra | Etapa de ciclón | D10 (µm) | D50 (µm) | D90 (µm) | D97 (µm) | Durar |
| Materia prima | — | 3.5 | 7.8 | 18.5 | 21.0 | 0.68 |
| Ciclón 1-1 | Etapa 1 | 3.4 | 7.1 | 15.2 | 17.5 | 0.49 |
| Ciclón 1-5 | Etapa 1 | 3.3 | 7.2 | 15.0 | 17.0 | 0.51 |
| Ciclón 2-1 | Etapa 2 | 3.4 | 7.2 | 14.8 | 16.5 | 0.50 |
| Ciclón 2-3 | Etapa 2 | 3.3 | 7.3 | 15.1 | 17.2 | 0.48 |
| Ciclón 2-4 | Etapa 2 | 3.5 | 7.3 | 15.3 | 17.8 | 0.49 |
Principales conclusiones del programa de pruebas:
- Control preciso de D50: Todas las muestras clasificadas alcanzaron un D50 de entre 7,1 y 7,3 µm, muy por debajo de la especificación objetivo de 7-8 µm, con una variación de tan solo ±0,1 µm entre las réplicas.
- Reducción de la longitud del 25-35%: El proceso de clasificación redujo el rango de 0,68 (materia prima) a 0,48-0,51 (producto clasificado), cumpliendo con los requisitos para baterías (<0,55). Esta distribución más estrecha implica que un mayor número de partículas se encuentran dentro del rango óptimo de tamaño para el recubrimiento del electrodo.
- Eliminación eficaz de partículas gruesas: El tamaño de partícula D97 se redujo de 21 µm (en bruto) a 16,5-17,8 µm (clasificado), eliminando las partículas de tamaño excesivo que causan defectos en el recubrimiento y una distribución de corriente no uniforme en los electrodos.
- Excelente reproducibilidad: Ambas etapas del ciclón produjeron resultados casi idénticos (variación de D50 <0,2 µm), lo que demuestra que el HTS ofrece un rendimiento de clasificación consistente y repetible para el carbono poroso.
Comparación: Clasificación de carbono poroso esférico frente a irregular
El mismo programa de pruebas también incluyó muestras de carbono poroso irregular. Esta comparación proporciona información útil para los fabricantes que trabajan con diferentes morfologías de carbono:
Carbono poroso esférico Exhibió un comportamiento de clasificación más estable, con una variación D50 más ajustada entre las muestras. La forma esférica produce trayectorias aerodinámicas predecibles en el clasificador, lo que resulta en puntos de corte más precisos.
Carbono poroso irregular Tras la clasificación, se observaron valores de amplitud ligeramente mayores, lo que refleja el efecto de desajuste aerodinámico descrito anteriormente. Para morfologías irregulares, se recomienda optimizar adicionalmente la velocidad del rotor y el caudal de aire para lograr una nitidez de corte equivalente.
Para aplicaciones de ánodos de silicio-carbono, generalmente se prefiere el carbono poroso de resina esférica debido a su mejor fluidez, mayor densidad aparente y comportamiento de clasificación más consistente, factores que contribuyen a un rendimiento superior en la fabricación de electrodos. La forma esférica también favorece una deposición de silicio más uniforme durante el proceso CVD, ya que la geometría superficial predecible permite una penetración homogénea del silicio en fase gaseosa en la estructura porosa.
Configuración del equipo utilizada en este estudio de caso.
Las pruebas de clasificación se realizaron utilizando un clasificador de aire multirrotor HTS con la siguiente configuración:
Modelo de clasificación: Clasificador de aire multirrotor HTS
Rango de tamaño de partícula: D97 3-45 µm (esta aplicación: D50 7-8 µm)
Material manipulado: Carbono poroso de resina esférica y carbono poroso irregular
Instrumento de medición: Analizador de tamaño de partículas por difracción láser con dispersión ultrasónica
Método de recolección: Separación ciclónica multietapa (Ciclón 1 y Ciclón 2)
La eficiencia de clasificación (índice de extracción) del clasificador HTS puede alcanzar 90%, lo que significa que la mayor parte del material de alimentación dentro del rango de tamaño objetivo se captura en el producto clasificado, minimizando así el desperdicio y maximizando el rendimiento de estos materiales de carbono de alto valor.
¿Por qué elegir el polvo EPIC para la clasificación de carbón poroso?
Más allá del rendimiento técnico demostrado en este estudio de caso, EPIC Powder ofrece varias ventajas específicamente relevantes para el procesamiento de carbono poroso:
| Ventaja | Relevancia para el carbono poroso |
| Piezas de contacto revestidas de cerámica | Elimina la contaminación por hierro para lograr una pureza apta para baterías (<10 ppm de metal). |
| Circulación de nitrógeno a prueba de explosiones | Elimina el riesgo de combustión al manipular polvo fino de carbono. |
| Punto de corte ajustable mediante inversor | Una sola máquina procesa múltiples especificaciones de producto (D50 5-15 µm). |
| Integración en circuito cerrado con molinos | Permite líneas de producción continuas de molienda y clasificación para materiales de carbono. |
| Más de 20 años de experiencia en polvo ultrafino. | Experiencia en procesos relacionados con materiales, minerales y productos químicos para baterías. |
| Instalaciones en más de 160 países. | Red de servicio global para la puesta en marcha y el soporte posventa. |
Conclusión
Los datos del estudio de caso confirman que el clasificador neumático multirrotor HTS de EPIC Powder ofrece la precisión, la consistencia y el procesamiento libre de contaminación necesarios para el carbono poroso de resina esférica utilizado en ánodos de silicio-carbono, carbono duro y otras aplicaciones de materiales para baterías. Con un D50 controlado a 7,1-7,3 µm, un rango reducido en 25-35% y un D97 inferior a 18 µm, el producto clasificado cumple con las estrictas especificaciones de tamaño de partícula de los materiales de carbono para baterías.
A medida que la industria de las baterías de nueva energía se acelera —impulsada por la demanda de baterías de litio de alta densidad energética con ánodos de silicio-carbono y baterías de iones de sodio rentables con ánodos de carbono duro— la necesidad de una clasificación fiable y de alto rendimiento del carbono poroso no hará más que aumentar. Para los fabricantes de carbono poroso, carbono duro, grafito u otros materiales para baterías, el HTS proporciona una solución de clasificación probada a escala industrial, respaldada por datos de rendimiento reales.
