De CTC centrifugale classificator en de MBS poederscheider Beide systemen classificeren droog mineraalpoeder op basis van de deeltjesgrootte. Daar houdt de gelijkenis op. De CTC is een op zichzelf staande unit: geen cyclonen, geen zakkenfilters, geen externe ventilator – het materiaal komt binnen, wordt geclassificeerd en beide fracties worden aan de onderkant afgevoerd. De MBS vereist een compleet systeem: classificator, cycloonafscheider, stofafscheider, ventilator en verbindingsleidingen. Eén machine versus een complete installatie.
Dit architectuurverschil is niet willekeurig; het weerspiegelt een fundamentele afweging tussen eenvoud en precisie. Het compacte ontwerp van de CTC beperkt de fijnheid en de capaciteit van het systeem. De externe systeemarchitectuur van de MBS maakt het mogelijk om een D97-nauwkeurigheid van minder dan 15 micron te bereiken bij doorvoersnelheden van meer dan 100 ton per uur. Inzicht in deze afweging is cruciaal voor de keuze.
Bij EPIC Powder Machinery leveren we beide systemen. In dit artikel vergelijken we ze op basis van de parameters die daadwerkelijk bepalend zijn voor de keuze van de apparatuur: werkingsprincipe, fijnheidsbereik, capaciteit, systeemkosten, slijtageprestaties en geschiktheid voor de toepassing — met behulp van echte productiegegevens van bedrijven die met beide technologieën werken.
CTC-centrifugaalclassificator: hoe het werkt en waar het wordt toegepast
De CTC-classificator realiseert grootte-scheiding volledig binnen één behuizing door middel van interne luchtcirculatie. Materiaal wordt van bovenaf aangevoerd en valt op een roterende opvangbak die het materiaal verspreidt in een regelbare interne luchtstroom. Fijne deeltjes worden door de luchtstroom meegevoerd naar de buitenste opvangkamer; grove deeltjes vallen door zwaartekracht en centrifugale kracht naar binnen in de binnenste kamer. Beide fracties worden via roterende luchtsluizen aan de onderkant afgevoerd. Geen externe ventilator, geen cycloon, geen zakkenfilter – de interne ventilator genereert en circuleert de classificatielucht volledig binnen de machine.
Wat dit ontwerp mogelijk maakt
•Compact formaat: De classificator neemt slechts één vloeroppervlakte in beslag en heeft geen satellietapparatuur nodig. Ideaal voor installatie achteraf in bestaande fabrieksgebouwen met beperkte ruimte.
•Lage investeringskosten: Geen cycloon, stofafscheider, ventilator of leidingwerk nodig. De totale installatiekosten zijn aanzienlijk lager dan die van een vergelijkbaar MBS-systeem.
•Eenvoudig onderhoud: Eén machine met één aandrijfsysteem. Minder onderdelen betekent minder gepland onderhoud en minder potentiële storingen.
• Slijtvastheid: De binnenoppervlakken die in contact komen met schurende materialen zoals kwarts, korund, siliciumcarbide en marmer kunnen bekleed worden met aluminiumoxidekeramiek of polyurethaan.
CTC-werkingsbereik en -beperkingen
De CTC verwerkt D97-deeltjes van 32 tot 250 micron met invoersnelheden tot 48 ton/uur. Deze beperkingen vloeien rechtstreeks voort uit het gesloten ontwerp. De interne ventilator kan niet de hoge, uniforme luchtstroomsnelheden genereren die nodig zijn voor zeer fijne classificatie. Onder D97 30 micron zijn de benodigde weerstandskrachten om fijne deeltjes tegen de zwaartekracht in het interne circuit te transporteren met deze architectuur niet haalbaar. Bij zeer hoge invoersnelheden raakt de interne classificatiezone overbelast en neemt de scheidingsscherpte af.
Voor de toepassingen waarvoor het geschikt is — grove tot middelgrote mineraalclassificatie, zelfstandige zuivering van harde mineralen, kleinschalige tot middelgrote processen — vormen deze geen beperkingen. Ze geven simpelweg de grenzen van het ontwerp van de technologie weer.
MBS-poederscheider: hoe het werkt en waar het past
De MBS werkt met extern aangevoerde classificatielucht. Het invoermateriaal komt via de bovenste inlaat binnen, valt op een centrifugale dispersieschijf en wordt gelijkmatig verdeeld in de classificatiezone. Classificatielucht wordt van buiten de machine aangezogen, stroomt door verstelbare geleideschoepen en vervolgens radiaal naar binnen, richting het classificatiewiel. De geleideschoepen zorgen voor een uniforme snelheidsverdeling over de gehele omtrek van het wiel – deze uniformiteit zorgt voor een scherpe snede in plaats van een brede overgang.
Fijne deeltjes worden door de luchtstroom naar binnen gevoerd, passeren het classificatiewiel en worden pneumatisch naar de cycloonafscheider (terugwinning van het primaire product) en het zakkenfilter (terugwinning van de fijne fractie en afvoer van schone lucht) getransporteerd. Grove deeltjes worden door de centrifugale kracht van het classificatiewiel naar buiten geworpen, vallen naar de bodem van de classificatiebehuizing en worden afgevoerd om terug te keren naar de maalinstallatie.
Wat dit ontwerp mogelijk maakt
• Fijne snijpunten: Externe luchtstroom met hoge snelheid maakt classificatie mogelijk tot D97 8 micron – iets wat met interne circulatiesystemen op productieschaal onhaalbaar is.
• Hoge doorvoer: 18 modellen met een capaciteit van 4 t/u tot 840 t/u. De grootste MBS-units verwerken in één uur meer materiaal dan de grootste CTC-units in bijna 18 uur verwerken.
• Scherpe PSD-bestanden: Verstelbare geleideschoepen en wielgeometrie zorgen voor een smalle overgangszone tussen fijne en grove deeltjes – de krappe ruimte die nodig is voor hoogwaardige coatings, kunststoffen en elektronica-toepassingen.
• Integratie met gesloten circuit: Ontworpen voor directe aansluiting op kogelmolen-maalcircuits. De grove afvalstroom keert terug naar de molen; het product verlaat de cycloon bij de gewenste D97-waarde. Deze gesloten kringloop maakt energiezuinig ultrafijn malen mogelijk.
MBS-systeemvereisten
De externe systeemarchitectuur vereist ruimte, kapitaal en infrastructuur. Een complete MBS-installatie omvat de classificator, een cycloonafscheider (primair product), een zakkenfilter (fijnstof en luchtzuivering), een afzuigventilator en verbindingsleidingen. Bij grote modellen kan de aandrijving van de classificator alleen al oplopen tot 630 kW. De totale installatiekosten van het systeem liggen aanzienlijk hoger dan die van een CTC-installatie. Dit is de gerechtvaardigde prijs voor de precisie en capaciteit die de MBS levert.
Vergelijking naast elkaar

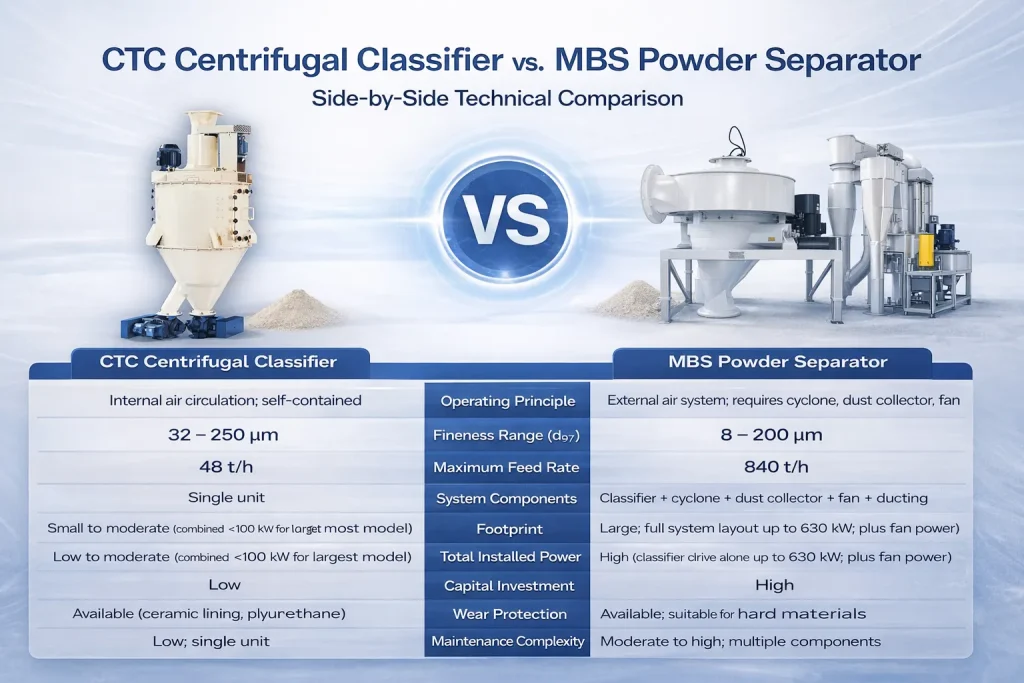

| Parameter | CTC Centrifugale Classifier | MBS Poederscheider |
| Werkingsprincipe | Interne luchtcirculatie; zelfstandig functionerend | Extern luchtsysteem; vereist een cycloon, zakkenfilter en ventilator. |
| Fijnheidsbereik (D97) | 32-250 µm | 8-200 µm |
| Maximale invoersnelheid | 48 ton/uur | 840 t/u |
| Systeemcomponenten | Slechts één exemplaar | Classificator + cycloon + zakkenfilter + ventilator + luchtkanalen |
| Benodigde vloeroppervlakte | Alleen de voetafdruk van de machine | Volledige systeemlay-out — 3-5x CTC-voetafdruk |
| Totaal geïnstalleerd vermogen | Laag tot gemiddeld vermogen (< 100 kW, grootste model) | Hoog (classificatie tot 630 kW + ventilatorvermogen) |
| Kapitaalinvestering | Laag | Hoog |
| Onderhoudscomplexiteit | Laag — enkele eenheid, enkele aandrijving | Matig — meerdere componenten, meerdere slijtagepunten |
| Draag bescherming | Keramische voering of polyurethaan (binnenzijde) | Slijtvast wiel, schoepen, cycloon, luchtkanalen |
| Nauwkeurigheid van het snijpunt | Gematigd | Hoogwaardige PSD-bestanden voor premium toepassingen |
| Integratie van een gesloten-circuitmolen | Beperkt | Hiervoor ontworpen; standaardconfiguratie |
Besluitvormingskader: welke technologie voor welke toepassing?
De uiteindelijke keuze hangt af van drie factoren: uw streefwaarde voor D97, uw vereiste doorvoer en uw beschikbare investeringsbudget.
Gebruik de CTC wanneer:
- Doelwit D97 is 32-250 micron: Onder de 32 micron kan het interne circulatiesysteem de vereiste precisie van de luchtstroom voor een scherpe snede niet handhaven.
- Het productievolume ligt onder de 40-50 ton per uur: Boven deze waarde neemt de scherpte van de CTC-classificatie af, omdat de interne zone overbelast raakt.
- De beschikbare ruimte is beperkt: Eenpersoonsunit — retrofits in bestaande gebouwen die geen volledig MBS-systeem kunnen huisvesten.
- Het investeringsbudget is beperkt: Aanzienlijk lagere totale installatiekosten in vergelijking met MBS; snellere terugverdientijd van minerale producten met lagere marges.
- Het materiaal is hard en schurend: Kwarts, korund, siliciumcarbide, marmer — minder slijtagegevoelige onderdelen dan het MBS-systeem.
- De operatie is een zelfstandige onderneming (zonder molen): CTC werkt als een op zichzelf staande classificator; integratie met de fabriek is niet nodig.
Gebruik de MBS wanneer:
- Doelwit D97 is kleiner dan 32 micron: Vooral bij korrelgroottes van 8-20 micron voor GCC, talk, silica en grafiet kan de CTC deze grenswaarden niet halen.
- Het productievolume overschrijdt 50 ton per uur: MBS heeft een capaciteit van 840 ton/uur; CTC bereikt een maximum van 48 ton/uur.
- Integratie met een kogelmolencircuit: Een kogelmolen met gesloten circuit + MBS is de standaardconfiguratie voor de productie van fijn mineraalpoeder.
- Dit product heeft een premium prijs: Ultrafijn glaskoolstof voor coatings, talk voor kunststoffen, siliciumdioxide van elektronicakwaliteit — de winstmarge rechtvaardigt de hogere systeeminvestering.
- Een strakke PSD-spanwijdte is gespecificeerd: Klanten in de verf- en kunststofindustrie specificeren vaak zowel de spanwijdte als de D97-waarde; MBS Precision realiseert deze nauwe verdelingen.
- Er wordt een toename van de doorvoer verwacht: Schaalbaar van MBS-5 tot MBS-18 met hetzelfde ontwerp — de investering schaalt mee met het productievolume zonder technologische veranderingen.
Werkelijke productieresultaten: CTC en MBS op harde minerale materialen
CASESTUDIE 1
CTC voor kwartszandzuivering — Standalone werking bij 35 t/u
De situatieEen producent van kwartszand moest ruw gewonnen kwarts scheiden in een grove fractie voor glastoepassingen (D97 120-150 micron) en een fijne fractie voor coatings (D97 45-55 micron). Hun bestaande trilzeef kon de grove scheiding naar behoren uitvoeren, maar kon geen zuivere scheiding van 45-55 micron aan de fijne kant produceren. Ze beschikten niet over een bestaande maalinstallatie en hadden een op zichzelf staande sorteermachine nodig die in een standaard industrieel gebouw kon worden geïnstalleerd zonder ingrijpende bouwwerkzaamheden.
De oplossing en de resultaten
EPIC Powder Machinery leverde een CTC met keramisch beklede interne componenten voor kwartsverwerking. De unit werd in één middag geïnstalleerd en binnen één dag in gebruik genomen.
- D97 van de fijne fractie: 48,6 micron, consistent binnen het streefbereik van 45-55 micron.
- D97 van de grove fractie: 138 micron — schone scheiding met minimale overdracht van fijne deeltjes naar de grove stroom.
- Doorvoer: 34,5 t/u — binnen de ontwerpdoelstelling van 35 t/u
- Installatie: één unit op één betonnen fundering; geen externe ventilator, cycloon of luchtkanalen nodig; totale installatietijd minder dan twee dagen.
- Onderhoud na 2000 uur: de keramisch beklede interne componenten vertoonden minimale slijtage; geschatte onderhoudsinterval 8000+ uur.
CASESTUDIE 2
MBS voor ultrafijne GCC — Gesloten circuit met kogelmolen bij D97 18 micron
De situatie
Een producent van calciumcarbonaat voor de verf- en coatingsmarkt moest D97 met een fijnheid van 18 micron produceren met een capaciteit van 120 ton per uur in een kogelmolencircuit. Deze fijnheid valt buiten het werkingsbereik van de CTC (Chemical Tea Company) — een MBS (Modified Batch Separator) in een gesloten circuit met de kogelmolen was de enige optie voor droge classificatie bij dit productievolume. Hun vorige luchtseparator produceerde D97 met een fijnheid van 22-28 micron, waardoor hun markt beperkt bleef tot minderwaardige bouwvullers in plaats van de premium coatingsmarkt.
De oplossing en de resultaten
EPIC Powder Machinery leverde een MBS-9 die in een gesloten circuit met de bestaande kogelmolen werd geïntegreerd. De fijne maalgraad en scherpe deeltjesgrootteverdeling van de MBS waren doorslaggevend voor deze toepassing.
- Product D97: 18,4 micron, consistent binnen de specificaties.
- Doorvoer: 118 t/u — boven het streefdoel van 120 t/u na parameteroptimalisatie
- Energiebesparing: 15% reductie in totaal systeemvermogen ten opzichte van de vorige separator
- Markttoegang: Dit product is geschikt voor klanten in de verf- en coatingsindustrie tegen een prijs die 2 tot 3 keer hoger ligt dan de prijs per ton van hun vorige kwaliteit bouwvulmiddel.
Tweede eenheid: binnen 6 maanden besteld voor een nieuwe productielijn
| Weet je niet zeker of CTC of MBS de juiste keuze is voor jouw aanvraag? EPIC Powder Machinery levert zowel de CTC centrifugaalclassificator als de MBS poederseparator. Als uw toepassing zich op de grens van beide technologieën bevindt — D97 in het bereik van 25-45 micron, of een capaciteit van ongeveer 40-60 t/u — is een materiaaltest in onze testfaciliteit de meest betrouwbare manier om te bepalen welke technologie u de beste combinatie van productkwaliteit, energiekosten en totale investering biedt. Stuur ons uw invoermateriaal en gewenste specificaties en wij voeren tests uit met beide systemen. Gratis materiaaltesten en advies over de apparatuur zijn beschikbaar voordat u tot aankoop overgaat. Vraag een gratis proefpakket aan: www.powder-air-classifier.com/contact Ontdek CTC- en MBS-classificatiesystemen: www.powder-air-classifier.com |
Veelgestelde vragen
Is er een overlappingsgebied waar zowel CTC als MBS zouden kunnen werken, en hoe maak ik binnen dat gebied een keuze?
Ja. De overlapzone ligt ongeveer tussen de 32 en 50 micron D97 bij doorvoersnelheden onder de 40 ton per uur. Binnen dit bereik zijn beide technologieën technisch geschikt. De beslissing komt neer op economische overwegingen en toekomstplannen. Als uw streefwaarde voor D97 tussen de 35 en 50 micron ligt en u geen plannen heeft om fijnere korrelgroottes te produceren, levert de CTC hetzelfde product tegen aanzienlijk lagere investeringskosten en met een eenvoudigere bediening.
Er is geen reden om voor deze specificatie te investeren in de complexiteit van het MBS-systeem. Als u in de toekomst waarschijnlijk een D97-waarde onder de 30 micron wilt, of als u van plan bent de doorvoer te verhogen tot meer dan 50 ton per uur, dan maken de schaalbaarheid en fijnere mogelijkheden van het MBS-systeem het een betere investering op de lange termijn, zelfs als het systeem momenteel overgedimensioneerd is. Als u echt twijfelt, kunt u een materiaalproef met beide systemen in onze testfaciliteit uitvoeren. Dit levert u concrete PSD-gegevens en energieverbruikscijfers op voor uw daadwerkelijke invoermateriaal. Zo wordt de economische vergelijking concreet in plaats van een schatting.
Kan de CTC hetzelfde materiaal verwerken als de MBS? Is de MBS uitsluitend bedoeld voor fijnere toepassingen?
De CTC kan veel van dezelfde materialen classificeren als de MBS — kwarts, calciumcarbonaat, talk, marmer — maar alleen binnen het D97-bereik van 32-250 micron en met een doorvoer tot 48 ton/uur. Voor toepassingen in dit bereik is de CTC vaak de betere keuze vanwege de kosten en de eenvoud. De MBS is niet strikt genomen alleen geschikt voor fijnere materialen. Het werkt tot een D97 van 200 micron en is geschikt voor dezelfde mineralen. Maar bij een D97 boven 32 micron met een capaciteit onder de 50 ton/uur is het eenvoudigere en goedkopere ontwerp van de CTC meestal de juiste technische keuze, tenzij er een specifieke reden is om de MBS te verkiezen (zoals een bestaande fabrieksinfrastructuur die al is gedimensioneerd voor een volledig classificatiesysteem, of toekomstige plannen om fijnere kwaliteiten te produceren). De voordelen van de MBS ten opzichte van de CTC — een fijnere scheidingsgrens, een hogere doorvoer en een scherpere deeltjesgrootteverdeling — komen pas volledig tot hun recht wanneer de toepassing ze daadwerkelijk vereist.
Wat is het verschil in slijtagebescherming tussen de CTC en de MBS bij het bewerken van schurende mineralen zoals kwarts?
Beide systemen kunnen worden geconfigureerd met slijtvaste materialen, maar de omvang van de slijtagebescherming verschilt aanzienlijk. Bij de CTC bestaat de slijtagebescherming voornamelijk uit het bekleden van de interne opvangbak, de binnen- en buitenwanden van de kamer en de interne ventilatorbladen met aluminiumoxidekeramiek of polyurethaan. Dit is een afgebakende, beperkte werkzaamheden. De eenvoud van het ontwerp met één unit betekent dat er minder slijtageoppervlakken zijn die beschermd moeten worden.
In het MBS-systeem omvat de slijtagebescherming het classificatiewiel en de behuizing, de geleideschoepen, de wanden van de cycloonafscheider, de inlaatleidingen en alle andere oppervlakken in de productstroom. Dit is een uitgebreidere bescherming die een hogere initiële investering en meer gepland onderhoud aan meer componenten vereist. Voor puur slijtage-economische overwegingen bij schurende mineralen met een gemiddelde doorvoer en gemiddelde fijnheid, is de eenvoudigere slijtagebescherming van de CTC vaak de voordeligere optie qua totale eigendomskosten. Voor fijne classificatie met een hoge doorvoer, waar het MBS-systeem vereist is, is de uitgebreidere slijtagebescherming een geaccepteerd onderdeel van de systeemkosten.
