Vous avez du mal à choisir votre classificateur ? Epic Powder Machinery vous explique en détail les classificateurs à air comme le HTS, l’ITC, le TDC, le MBS et le CTC. Trouvez le classificateur idéal pour votre carbonate de calcium, votre talc ou vos autres minéraux non métalliques. Optimisez votre efficacité et la valeur de vos produits.
Dans le secteur du traitement des poudres fines, le choix d'un classificateur à air adapté est crucial pour l'efficacité, la qualité de la production et les coûts d'exploitation. Epic Powder, fabricant leader de classificateurs à air de pointe pour poudres, propose une gamme complète de classificateurs conçus pour des industries telles que les minéraux, la pharmacie, l'agroalimentaire et la céramique. Son catalogue comprend notamment le classificateur à air HTS (disponible en versions multirotor et monorotor). Classification de l'air ITC, Classificateur centrifuge CTC, Poudre Séparateur d'air MBS, et Classeur double turbo-twin TDC – chacun conçu pour des plages de taille de particules, des exigences de débit et des types de matériaux spécifiques.
Ce guide comparatif complet détaille ces modèles en fonction de critères clés tels que la finesse de broyage, la capacité, l'efficacité énergétique et les applications. Que vous cherchiez à optimiser un système de broyage en circuit fermé ou à obtenir un classement ultra-fin, nous vous aiderons à identifier le classificateur à air Epic Powder idéal pour votre installation.

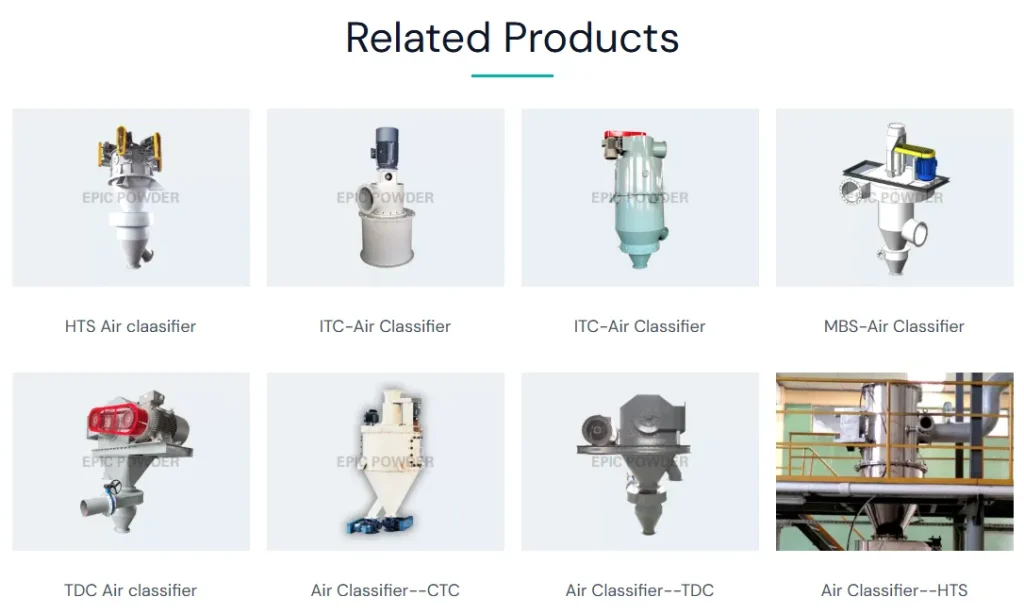

Aperçu des classificateurs d'air d'Epic Powder
Les classificateurs pneumatiques d'Epic Powder s'appuient sur une ingénierie allemande et britannique de pointe pour le classement à sec, utilisant des principes tels que la force centrifuge, la dynamique des flux d'air et la technologie des rotors. Tous les modèles privilégient une maintenance réduite, des conceptions personnalisables et des composants résistants à l'usure pour la manipulation de matériaux abrasifs. Voici un aperçu :
- Classificateur à air HTS (type multi-rotor) : idéal pour les poudres ultrafines grâce à ses multiples rotors qui augmentent la surface et le rendement ; un choix de premier ordre pour le traitement des minéraux à grand volume.
- Classificateur d'air HTS (type à rotor unique) : conception horizontale profilée pour une classification précise et efficace dans des configurations compactes, appréciée pour sa rapidité et sa flexibilité.
- Système de classification pneumatique ITC : Système monorotor polyvalent pour une classification précise à moyenne portée.
- Classificateur centrifuge CTC : une solution compacte et économique pour les séparations grossières dans les matériaux durs.
- Séparateur air-poudre MBS : Une machine à haut débit pour les opérations à grande échelle.
- Classificateur double turbo-twin TDC : Technologie brevetée pour des résultats ultra-fins dans les charges et les minéraux.
Type multirotor HTS : Puissance de sortie amplifiée pour applications exigeantes
Cette variante multiplie l'efficacité de classification grâce à ses 2 à 6 rotors, augmentant ainsi la surface de traitement effective pour une manipulation optimale des poudres ultrafines. Les diamètres des rotors varient de 315 à 630 mm, et leur vitesse est contrôlée par variateurs de fréquence pour une répartition optimale de la force. Elle est idéale pour les industries nécessitant un débit 2 à 6 fois supérieur à celui des systèmes à rotor unique, comme celles des charges minérales ou des céramiques, sans compromis sur la précision.
Paramètres techniques du type multirotor HTS
| Paramètre / Modèle | 200/4 | 315/3 | 315/4 | 315/6 | 400/6 | 500/3 | 500/4 | 500/6 | 630/6 |
|---|---|---|---|---|---|---|---|---|---|
| Taille des particules (D97 : μm) | 5-100 | 3-100 | 3-120 | 3-120 | 4-150 | 5-150 | 6-150 | 6-150 | 6-150 |
| Efficacité de classification (η) | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
| Moteur classificateur (kW) | 2.2 | 3 | 4 | 7.5 | 11 | 18.5/22 | 22/30 | 30/45 | 37/55 |
| Volume d'air (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 5600 | 8800 | 14000 | 20000 |
Caractéristiques supplémentaires : entrées d’air secondaires pour une meilleure séparation ; convient à la métallurgie, aux abrasifs et aux nouveaux matériaux ; rendement supérieur grâce à une conception multirotor.
Type monorotor HTS : Précision et simplicité en une seule roue
La configuration à roue de classification unique offre un encombrement horizontal et compact, avec des vitesses linéaires jusqu'à 100 m/s, idéales pour des coupes D50 précises de 1,5 à 25 µm. Les diamètres de rotor varient de 70 à 1 000 mm, ce qui permet une adaptation aux essais en laboratoire comme aux lignes industrielles. Les clients apprécient sa simplicité d'installation et le réglage de la vitesse par conversion de fréquence, qui garantissent une distribution granulométrique précise dans les applications pharmaceutiques, agroalimentaires et chimiques.
Paramètres techniques du rotor unique HTS
| Paramètre / Modèle | 70 | 100 | 140 | 200 | 260 | 315 | 400 | 500 | 630 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Taille des particules (D97 : μm) | 5–100 | 3–100 | 3–120 | 3–120 | 3–150 | 3–150 | 4–150 | 5–150 | 6–150 | 6–150 | 6–150 |
| Efficacité de classification (η) | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
| Moteur classificateur (kW) | 2.2 | 3 | 4 | 7.5 | 11 | 15/18.5 | 18.5/22 | 22/30 | 30/45 | 37/55 | 45/75 |
| Volume d'air (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 3500 | 5600 | 8800 | 14000 | 20000 | 35000 |
Caractéristiques supplémentaires : rotor réglable pour une force flexible ; focalisation sur des matériaux secs de l’ordre du micron ; larges applications dans les domaines de la médecine, des pesticides et des réfractaires.
Tableau comparatif des principales caractéristiques techniques
Pour faciliter la comparaison, voici un tableau récapitulatif des principales caractéristiques. Les données proviennent des spécifications officielles d'Epic Powder et portent sur la finesse (taille des particules D97), la capacité, la consommation d'énergie, l'efficacité et les fonctionnalités phares.
| Modèle | Plage de finesse (D97, μm) | Capacité maximale (t/h ou volume d'air) | Consommation électrique (kW) | Efficacité (%) | Caractéristiques principales et idéal pour |
|---|---|---|---|---|---|
| Classificateur d'air HTS (type multirotor) | 3–150 | Débit d'air jusqu'à 20 000 m³/h | 2.2–55 | 60–80 | 2 à 6 rotors pour un rendement accru ; minéraux ultrafins comme le kaolin, le talc |
| Classification de l'air ITC | 2–200 (généralement 5–150) | Débit d'air jusqu'à 150 000 m³/h | 4–110 | 60–90 | Rotor unique à grande vitesse ; polyvalent pour les industries pharmaceutique, alimentaire et chimique. |
| Classeur centrifuge CTC | 32–250 | 1 à 50 t/h | 7,7–97 (ventilateur + classificateur) | Non spécifié (élevé par auto-évaluation) | Circulation d'air interne ; faible coût des abrasifs, sable de quartz |
| Séparateur d'air et de poudre MBS | 8–200 (standard 8–38) | Jusqu'à 840 t/h | 5,5–630 | Non spécifié (conception basse pression) | Manipulation de matériaux de haute dureté ; intégration du broyeur à billes en circuit fermé |
| Turbo-Twin Double Classificateur TDC | 3–45 | Débit élevé (dépendant du modèle) | Non spécifié (jusqu'à 25% d'économies d'énergie) | rendement élevé en amendes | Roue brevetée pour charges ultrafines comme le CaCO3 et le talc ; économe en énergie |
Remarque : La capacité varie selon la taille du modèle et le matériau ; consultez Epic Powder pour les configurations personnalisées. La finesse est réglable par la vitesse du rotor et le débit d’air.
Comparaison détaillée : Analyse des facteurs de performance
1. Finesse et précision : obtenir la taille de particules idéale
La précision de la distribution granulométrique est cruciale pour des applications telles que les produits pharmaceutiques ou les céramiques haut de gamme. Epic Powder excelle dans ce domaine grâce à des commandes ajustables sur tous ses modèles.
Idéal pour les particules ultra-fines (moins de 10 μm): Le Turbo-Twin Double Classificateur TDC Grâce à sa roue NG brevetée et à ses vitesses périphériques élevées (jusqu'à 120 m/s), ce classificateur excelle avec un d97 jusqu'à 3 μm. Il est idéal pour les minéraux tendres à moyennement durs comme le carbonate de calcium (GCC) ou le kaolin, là où les classificateurs plus anciens sont moins performants.
Gamme moyenne polyvalente (5–150 μm): Le Classification de l'air ITC et Classificateur d'air multirotor dominent, l'ITC atteignant généralement 2 à 45 μm et le Multi-Rotor s'étendant jusqu'à 150 μm grâce à plusieurs rotors pour une meilleure séparation des particules de densité variable.
Coupes plus grossières (32+ μm): Optez pour le Classeur centrifuge CTC (32–250 μm) ou Séparateur d'air et de poudre MBS (jusqu'à 200 μm) lorsque la découpe de l'apex n'est pas ultra-précise mais que le débit est essentiel.
Si votre processus exige d97 < 5 μm, la sortie à double immersion du TDC empêche le rétro-mélange, assurant une PSD plus nette que les alternatives à rotor unique.
2 Capacité et débit : Adaptation aux besoins industriels
Des projets pilotes à l'échelle du laboratoire aux lignes de production massives, Epic Powder s'adapte sans problème.
Groupe de production à haut volume: Le Séparateur d'air et de poudre MBS Avec des débits d'alimentation allant jusqu'à 840 t/h, cette soufflerie est idéale pour les grandes usines de traitement des minéraux. Sa circulation interne minimise l'encombrement et s'intègre facilement aux broyeurs à boulets en circuit fermé.
Sortie équilibrée : ITC de classification de l'air il traite un volume d'air de 150 000 m³/h pour les opérations de taille moyenne, tandis que le Classificateur d'air multirotor Augmente l'efficacité des roues individuelles de 2 à 6 fois grâce à l'ajout de rotors.
Efficacité compacte : Classificateur centrifuge CTC (1–50 t/h) et TDC privilégient la qualité à la quantité, la conception autonome du CTC éliminant les ventilateurs ou collecteurs supplémentaires.
Pour le broyage de minéraux à haut débit, la structure hiérarchique basse pression du MBS réduit la consommation d'énergie tout en maximisant le rendement.
3. Efficacité énergétique et entretien : économies à long terme
La durabilité est importante — Epic Powder privilégie les faibles chutes de pression et les constructions durables.
- Économiseurs d'énergie : TDC offre jusqu'à 25% d'économies grâce à un routage optimisé et à des ajustements sans interruption, réduisant ainsi les temps d'arrêt. CTC Il est équipé de ventilateurs internes, réduisant ainsi considérablement les besoins en périphériques.
- Champions à faible entretienTous les modèles sont dotés de revêtements résistants à l'usure (par exemple, de la céramique d'alumine dans le CTC pour un fonctionnement sans fer), mais l'ITC et le Multi-Rotor ajoutent des commandes d'onduleur et des capteurs pour des ajustements de vitesse faciles.
- Haute puissance pour une mise à l'échelle : MBS (jusqu'à 630 kW) privilégie la capacité brute à l'efficacité, mais sa conception britanno-allemande garantit une usure minimale des alimentations à haute dureté.
Globalement, les CTC et TDC minimisent les coûts totaux de possession, ce qui en fait des solutions incontournables pour les configurations à budget limité.
4 Applications : Adaptées à divers secteurs d'activité
Les classificateurs d'Epic Powder s'adaptent à tout, des poudres de qualité alimentaire aux matériaux réfractaires.
- Minéraux et abrasifsLes modèles CTC et MBS sont compatibles avec le quartz, le talc et le marbre grâce à leurs revêtements robustes.
- Produits pharmaceutiques et alimentairesLes systèmes ITC et Multi-Rotor excellent dans la réalisation de coupes nettes et précises pour les pesticides, les produits de santé et les additifs.
- Charges et nouveaux matériauxLe tranchant ultrafin du TDC convient aux lignes de production de dolomite, de barytine et de CaCO3 expérimental.
- Polyvalence intersectorielleTous ces matériaux sont utilisés en métallurgie, en céramique et en matériaux non minéraux comme le kaolin.
Pour les systèmes en boucle fermée dans le traitement du ciment ou de la chaux, le MBS s'intègre le mieux ; pour les projets pilotes de R&D, essayez le modèle TDC-500.
Comment choisir le bon classificateur d'air pour poudre Epic
1. Classificateur d'air multirotor HTS : pour une précision inégalée
Le HTS est conçu pour les applications où la constance et la maîtrise de la coupe supérieure sont essentielles. Sa conception unique comprend plusieurs rotors de classification empilés verticalement, créant ainsi plusieurs étapes de classification au sein d'une seule unité.
- Fonctionnement : La matière est introduite par le haut et traitée à travers chaque étage de rotor successif. Ce système à passages multiples garantit que seules les particules répondant aux critères de finesse les plus stricts traversent le rotor final, ce qui permet une coupe extrêmement nette et une distribution granulométrique étroite.
- Idéal pour : le carbonate de calcium ultra-fin pour les plastiques, le talc de haute pureté pour les cosmétiques et d'autres minéraux de grande valeur pour lesquels la norme D97 est une spécification essentielle.
2. Classificateur inertiel ITC : compact et très performant
L'ITC fonctionne selon un principe inertiel dynamique, offrant une solution robuste et écoénergétique sans nécessiter un encombrement important.
- Fonctionnement : Le matériau à traiter est accéléré et injecté dans la chambre de classification. Un puissant générateur de vortex crée un champ centrifuge important, tandis que des aubes directrices réglables ajustent précisément le point de coupure. L’inertie des particules grossières les éjecte, tandis que les fines sont entraînées par le flux d’air.
- Idéal pour : La classification à usage général du carbonate de calcium, du talc et d'autres minéraux non métalliques où un débit élevé et une simplicité d'utilisation sont essentiels.
3. Classificateur double turbo TDC Twin : Deux produits à partir d'une seule alimentation
Pourquoi se contenter d'un seul produit quand on peut en fabriquer trois ? Le TDC est en réalité deux classificateurs en un, conçu pour une flexibilité de production maximale.
- Fonctionnement : La machine est équipée de deux rotors de classification indépendants, montés en série, chacun doté de son propre système d’entraînement et de régulation de vitesse. Le premier étage extrait la fraction grossière, le second la fraction moyenne, et les fines sont collectées séparément.
- Idéal pour : Les producteurs cherchant à diversifier leur portefeuille de produits à partir d'un seul flux de matières premières, par exemple en produisant simultanément des qualités grossières, moyennes et fines de GCC.
4. Séparateur d'air MBS : La solution fiable pour les particules grossières
Basé sur la conception éprouvée du séparateur d'air mécanique, le MBS est un outil robuste pour le dépoussiérage et la séparation des particules grossières.
- Fonctionnement : Une plaque de distribution à rotation lente disperse les particules dans un flux d’air ascendant. Les particules fines sont entraînées dans le cyclone, tandis que les particules grossières tombent à travers le rotor à cage pour être collectées. Sa conception simple et robuste garantit une maintenance réduite et une grande fiabilité.
- Idéal pour : le pré-classement avant broyage (pour améliorer l'efficacité du broyeur) ou pour le dépoussiérage des sables, des minéraux et des matériaux recyclés.
5. Classificateur centrifuge CTC : robuste et résistant à l’abrasion
La CTC est conçue pour résister aux conditions les plus difficiles. Sa conception centrifuge est parfaitement adaptée au traitement des matériaux coupants, abrasifs et granulaires.
- Fonctionnement : La matière est introduite au centre d’un plateau rotatif à grande vitesse et projetée vers l’extérieur par la force centrifuge. En traversant un puissant flux d’air transversal, les particules fines sont entraînées tandis que les particules grossières poursuivent leur trajectoire jusqu’à une trémie de collecte. Les principales pièces d’usure sont revêtues de céramique ou de polyuréthane pour une durée de vie maximale.
- Idéal pour : le classement du sable siliceux, du quartz, du feldspath et des matériaux recyclés abrasifs.
Guide de décision rapide pour les classificateurs d'air par Epic
- Classificateur d'air HTS (type multirotor)Avantages : Puissance de sortie amplifiée, adaptable à différentes densités – évolutivité éprouvée par les clients. Inconvénients : Complexité légèrement supérieure aux configurations individuelles.
- Classification de l'air ITCAvantages : Grande finesse de filtration, précision grâce à un capteur. Inconvénients : Nécessite un système complet (cyclone + ventilateur).
- Classeur centrifuge CTCAvantages : Compact et abordable. Inconvénients : La plage de réglage plus grossière limite l’utilisation des réglages ultra-fins.
- Séparateur d'air et de poudre MBSAvantages : Taille imposante, résistant à l’usure. Inconvénients : Consommation électrique initiale plus élevée.
- Turbo-Twin Double Classificateur TDCAvantages : Qualité supérieure et faible consommation d’énergie. Inconvénients : Spécifications peu détaillées pour la planification des capacités.
Adaptez votre solution à vos besoins : privilégiez la finesse pour les applications exigeantes (TDC ou multirotor), la capacité pour les opérations en grande quantité (MBS) ou le coût pour les débutants (CTC). Epic Powder propose des personnalisations sur mesure, des garanties d’un an et une assistance à l’installation ; contactez-les pour des tests spécifiques aux matériaux.
Prêt à améliorer votre système de classification des poudres ? Découvrez la gamme complète de classificateurs pneumatiques d'Epic Powder sur classificateur-poudre-air.com ou demander un devis Aujourd'hui. Grâce à des conceptions réalisées avec l'aide d'experts, vous obtiendrez des coupes plus nettes, des rendements plus élevés et des opérations plus écologiques.
Merci de votre lecture. J'espère que cet article vous sera utile. N'hésitez pas à laisser un commentaire ci-dessous. Vous pouvez également contacter le service client en ligne d'EPIC Powder. Zelda pour toute autre question.
— Jason Wang, Ingénieur principal
