El grafito es uno de los materiales más difíciles de clasificar con precisión. No porque sea particularmente duro —la calcita y el cuarzo son más duros— sino por su forma. El grafito natural y la mayoría de las partículas de grafito artificial son laminares: estructuras planas, similares a placas, con una alta relación de aspecto. Un clasificador que utiliza la resistencia aerodinámica para separar las partículas mide tanto la relación de aspecto como el tamaño. Una lámina plana de grafito con un área proyectada equivalente a una esfera de 30 micras se comportará aerodinámicamente como una partícula esférica mucho más fina. Esta partícula es arrastrada a través del clasificador hacia el flujo de producto fino con un tamaño que debería corresponder al flujo de rechazo.
El resultado es un producto de grafito con un D90 más amplio y un D97 más alto de lo que predice la configuración del clasificador. Esto se debe a que las partículas planas se clasifican erróneamente de forma sistemática como finas. En la producción de grafito para ánodos, donde un D90 superior a la especificación provoca una intercalación de litio desigual y puede desencadenar el agrietamiento del electrodo durante la carga a alta velocidad, este error es inaceptable.
Este artículo explica por qué el grafito es difícil de clasificar y cuáles son los objetivos específicos de PSD para diferentes aplicaciones de ánodos. También presenta cómo configurar un clasificador para compensar el comportamiento lamelar del grafito y qué resultados arroja la clasificación en la práctica.
¿Por qué el grafito es más difícil de clasificar que otros materiales para baterías?
El problema de la forma lamelar
La clasificación de partículas en el aire las separa según la relación entre la fuerza de arrastre aerodinámico y su masa. Para una esfera, esta relación está bien definida: el arrastre es proporcional al área proyectada (al cuadrado del diámetro) y la masa es proporcional al volumen (al cubo del diámetro). El punto de corte —el diámetro de la partícula en el que se equilibran el arrastre y la fuerza centrífuga— es predecible y constante.
Las escamas de grafito rompen esta relación. Una partícula de grafito con un diámetro de 25 micras, medido mediante difracción láser (que mide el diámetro esférico equivalente), puede tener una geometría de placa real de 40 micras de ancho y 5 micras de espesor. En un clasificador, esa partícula presenta una superficie mucho mayor al flujo de aire que una esfera de 25 micras. La fuerza de arrastre es mayor. La partícula se clasifica como producto fino cuando, geométricamente, debería estar en la fracción de rechazo grueso.
La consecuencia práctica es la siguiente: si se configura un clasificador para obtener un D90 de 25 micras, basándose en el cálculo del punto de corte para un material esférico, el grafito anódico dará como resultado un D90 de entre 30 y 35 micras en el análisis de difracción láser del producto. El clasificador funciona correctamente, ya que clasifica según el comportamiento aerodinámico. Sin embargo, la especificación del producto se expresa en términos de diámetro esférico equivalente, medido mediante difracción láser, no de diámetro aerodinámico. Para alcanzar un D90 de 25 micras en un producto de grafito, es necesario configurar el clasificador con un nivel de precisión significativamente mayor que el que se aplicaría a un material esférico equivalente.
Aglomeración electrostática
El grafito fino en polvo (D50 inferior a 15 micras) es conductor de electricidad y acumula carga estática durante la clasificación, especialmente en condiciones secas y con baja humedad. Las partículas cargadas se atraen entre sí y forman aglomerados blandos que se comportan aerodinámicamente como partículas grandes y se incorporan al flujo de rechazo grueso. El resultado es un menor rendimiento y una menor eficiencia de clasificación: la fracción fina que debería ser producto se rechaza y se recircula.
Para controlar la aglomeración electrostática en la clasificación de grafito, se requiere controlar la humedad del aire de proceso (una humedad relativa de 60-70 TP3T reduce significativamente la acumulación estática), conectar a tierra todos los equipos de proceso o, en algunas instalaciones, utilizar una barra ionizante suave en la entrada del clasificador. Ninguna de estas medidas es estándar en un clasificador de uso general; son consideraciones de diseño específicas para equipos que procesan grafito.
Baja densidad aparente y poca pulverulencia
El grafito natural y artificial tienen densidades aparentes de 0,3-0,8 g/cm³, mucho menores que las de los rellenos minerales (carbonato de calcio de 0,8-1,2 g/cm³, cuarzo de 1,2-1,5 g/cm³). Su baja densidad aparente implica que el grafito se fluidiza fácilmente y resulta difícil alimentarlo a un ritmo controlado y constante. La inconsistencia en el caudal de alimentación amplía directamente la distribución del tamaño de partícula del producto: cuando el caudal aumenta bruscamente, la concentración de partículas en la zona de clasificación se incrementa y el punto de corte efectivo se desplaza hacia partículas más gruesas debido al efecto de aglomeración. Una instalación de clasificación específica para grafito requiere un alimentador de caudal controlado (vibratorio o de tornillo) con un controlador de flujo másico en lugar de un alimentador volumétrico.
Especificaciones PSD para grafito de ánodo según la aplicación
No todos los grafitos de ánodo requieren el mismo tamaño de partícula. La distribución del tamaño de partícula (PSD) deseada depende del formato de la celda, el diseño del electrodo y los requisitos electroquímicos de la aplicación.
| Solicitud | Objetivo D50 | Objetivo D90 | Requisito clave |
| Grafito natural (ánodo estándar) | 14-18 µm | 30-38 µm | Tramo estrecho; el límite duro D90 evita el agrietamiento del electrodo. |
| Grafito artificial (ánodo de alta velocidad) | 10-14 µm | 22-28 µm | PSD más ajustado para una capacidad de carga rápida; baja fracción de partículas finas. |
| Grafito esferoidizado (ánodo premium) | 15-20 µm | 32-40 µm | Rango muy ajustado; esfericidad combinada con D90 controlado. |
| Recuperación de relaves (aditivo conductor) | 5-10 µm | 15-20 µm | Fracción fina procedente de la esferonización; apta para la mezcla. |
| Ánodo compuesto de silicio-grafito | 6-12 µm | 18-25 µm | Adaptado al tamaño de las partículas de silicio; distribución uniforme del compuesto. |
Las especificaciones varían según el fabricante de la celda y el diseño del electrodo. Confirme la información con el protocolo de inspección de entrada de su comprador antes de establecer los parámetros de clasificación.
La especificación D90 es casi siempre más difícil de cumplir que la D50. La D50 se determina principalmente por la velocidad de la rueda del clasificador y responde de forma predecible al ajuste de parámetros. La D90 es más difícil de controlar porque representa la cola de la distribución: las partículas que son lo suficientemente grandes como para ser rechazadas por el clasificador, pero que a veces se cuelan debido a efectos de forma, turbulencia o variación en la velocidad de alimentación. En el caso del grafito del ánodo, superar la D90 generalmente significa que una pequeña cantidad de partículas lamelares de tamaño excesivo, que de otro modo serían manejables, causan defectos en los electrodos a una tasa que no supera el control de calidad de entrada del fabricante de celdas.

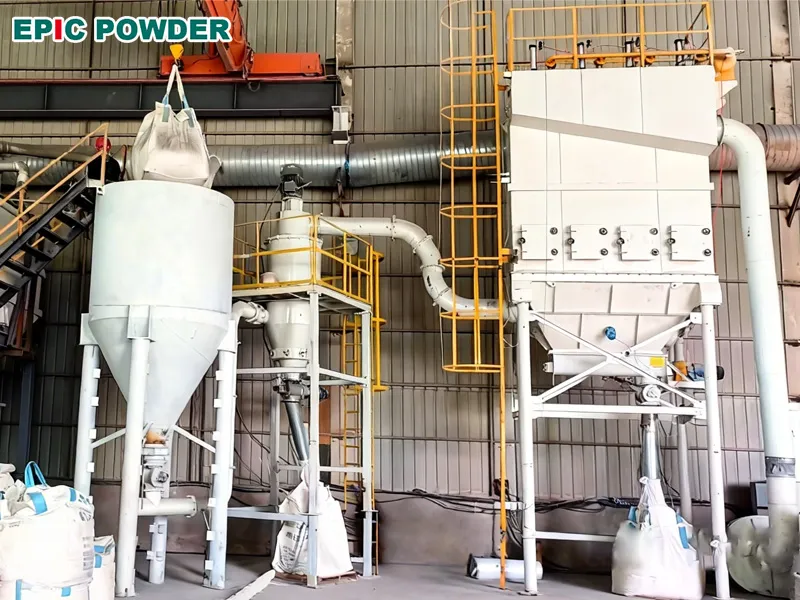

Configuración de un clasificador para grafito de ánodo
Velocidad del rotor: ajústela con mayor precisión que para un material esférico.
Debido a que la morfología laminar del grafito provoca que las partículas planas se clasifiquen erróneamente como fracción fina, es necesario ajustar la velocidad del rotor del clasificador a un valor superior al que sugeriría el cálculo para un material esférico equivalente, según el valor D90 objetivo. Un punto de partida práctico: para grafito natural con un valor D90 objetivo de 35 micras, ajuste la velocidad inicial del rotor como si estuviera buscando un valor D90 de 25-28 micras en un mineral esférico. A continuación, mida la distribución del tamaño de partícula (PSD) del producto mediante difracción láser y ajústela gradualmente hasta que el valor D90 medido coincida con la especificación.
Documente este factor de corrección morfológica para su fuente de grafito y cristalinidad específicos; este varía entre el grafito en escamas natural, el grafito artificial y el grafito esferoidizado debido a las diferentes relaciones de aspecto. Una receta de proceso que funciona para un grado de grafito no se puede aplicar directamente a otro.
Flujo de aire: Equilibrio entre la resistencia aerodinámica y la fuerza centrífuga para partículas planas.
Un mayor flujo de aire aumenta la resistencia de todas las partículas, lo que tiende a arrastrar más material hacia la corriente de producto fino. En el caso del grafito laminar, donde las partículas planas ya presentan una resistencia elevada, aumentar el flujo de aire más allá del mínimo necesario para el transporte del material agrava el problema de la clasificación errónea de la forma. Mantenga el flujo de aire al nivel mínimo que mantenga una fluidización estable en la zona de alimentación del clasificador; normalmente, entre 10 y 20 TP3T por debajo del que utilizaría para un mineral equivalente.
El efecto combinado de una velocidad de rotor ajustada y un flujo de aire moderado crea una zona de clasificación donde el rechazo centrífugo predomina sobre la resistencia aerodinámica para las partículas planas más gruesas, lo que mejora el control D90 sin sacrificar el rendimiento.
Caudal de alimentación: Mantener estable con un controlador de flujo másico.
Ajuste la velocidad de alimentación a 60-75% de la capacidad nominal del clasificador para grafito, inferior a la de materiales minerales de finura equivalente, ya que la baja densidad aparente y la fácil fluidización del grafito hacen que el efecto de aglomeración sea más pronunciado a velocidades de alimentación elevadas. Lo más importante es mantener la velocidad de alimentación constante. Un controlador de flujo másico en el tornillo de alimentación, con una tolerancia de más o menos 5% del punto de ajuste, es el estándar práctico para las líneas de clasificación de grafito anódico. Las variaciones en la velocidad de alimentación que superen esta tolerancia se manifestarán como variaciones D90 en el producto.
Control de la humedad para grados finos
Para la clasificación de grafito anódico por debajo de D50 12 micras —el rango donde la aglomeración electrostática se vuelve significativa—, acondicionar el aire del proceso a una humedad relativa de 60-70% es eficaz para suprimir la carga estática. Esto requiere un sistema de humidificación en el aire de entrada del clasificador, lo que aumenta el costo del equipo, pero se justifica para la producción continua de grados anódicos finos. Como alternativa, se pueden introducir aditivos antiestáticos en niveles muy bajos (0,05-0,1% en peso) en la alimentación de grafito para suprimir la aglomeración sin humidificación, pero esto debe ser compatible con la química de los electrodos posteriores.
| Puntos de partida de los parámetros de clasificación del grafito Corrección de la velocidad del rotor: Establezca 15-25% por encima del cálculo del material esférico equivalente para el mismo objetivo D90; ajústelo según la PSD medida. Flujo de aire: 10-20% por debajo de la capacidad nominal para mineral equivalente; mínimo para fluidización estable Velocidad de alimentación: 60-75% de capacidad nominal del clasificador; control a +/-5% con controlador de flujo másico Humedad (D50 < 12 µm): Acondicionar el aire de proceso a una humedad relativa de 60-70 TP3T para suprimir la aglomeración electrostática. Intervalo de verificación de PSD: Tome muestras cada 30 minutos durante las primeras 4 horas de un nuevo grado; el grafito tarda más en alcanzar el estado estacionario que los materiales minerales. |
Resultados de producción
ESTUDIO DE CASO 1
Material del ánodo de grafito natural: D90 reducido de 42 a 31 micras mediante la reconfiguración del clasificador.
La situación
Un productor de material de ánodo de grafito natural no cumplía sistemáticamente con el requisito de su cliente, un fabricante de celdas, de un D90 máximo de 35 micras. El control de calidad de entrada en la planta de celdas rechazaba aproximadamente 20% de lotes. Su clasificador de aire existente estaba configurado con parámetros derivados de la configuración mineral estándar del proveedor del clasificador; la velocidad del rotor y el flujo de aire no se habían ajustado a la morfología lamelar del grafito. El análisis de difracción láser de su producto mostró un D50 de 16,2 micras (dentro de las especificaciones), pero un D90 de 40-44 micras (por encima del límite de 35 micras) en muestras repetidas.
¿Qué cambió?
El ingeniero de aplicaciones de EPIC Powder Machinery realizó una auditoría del clasificador e identificó la velocidad del rotor como la causa principal: se había configurado para un objetivo D90 de 35 micras utilizando un cálculo de partículas esféricas, lo que resultó en que el D90 real del producto fuera de 6 a 9 micras más ancho de lo previsto debido al efecto de la morfología lamelar. La velocidad del rotor se aumentó en 22%; el flujo de aire se redujo simultáneamente en 12% para evitar un rechazo excesivo de partículas finas. La velocidad de alimentación fue
s se redujo de 100% a 68% de capacidad nominal y se estabilizó con un controlador de flujo másico.
Resultados
- D50: 15,8 micras — prácticamente sin cambios respecto a antes (el tamaño medio ya era correcto).
- D90: 31,2 micras — reducción 26%, dentro del límite de 35 micras del cliente con margen
- Tasa de rechazo de lotes: Se redujo de 20% a menos de 2% en el control de calidad de entrada del fabricante de celdas.
Rendimiento: reducido en 14% con el nuevo ajuste de velocidad de alimentación, aceptado como una compensación necesaria para el cumplimiento de las especificaciones.
ESTUDIO DE CASO 2
Ánodo de grafito artificial: Eliminación de la aglomeración electrostática para una producción de alta calidad.
La situación
Un fabricante de grafito artificial producía un ánodo de alta calidad con un tamaño de partícula objetivo de D50 (11 micras) y D90 (24 micras) para una aplicación en baterías de alta velocidad. El rendimiento de clasificación fue de tan solo 611 TP3T, muy por debajo del rango esperado de 80-851 TP3T para este tamaño de partícula objetivo. La mayor parte del material faltante se desechaba en el flujo de retorno grueso a pesar de tener tamaños de partícula medidos que se encontraban dentro de las especificaciones. La microscopía electrónica del material de retorno grueso mostró agregados de partículas finas de grafito agrupadas en lugar de partículas individuales de gran tamaño, lo que indica una aglomeración electrostática clásica.
¿Qué cambió?
Se instaló un sistema de humidificación en la entrada de aire del clasificador, acondicionando el aire de proceso a una humedad relativa de 65% antes de que ingresara a la zona de clasificación. Todas las superficies metálicas en la trayectoria de contacto con el producto se conectaron a tierra. Los parámetros del clasificador se optimizaron nuevamente una vez implementado el control de humedad.
Resultados
• Rendimiento de clasificación: aumentó de 61% a 83% (22 puntos porcentuales), recuperando el material fino que se había perdido por aglomeración.
• D50: 11,4 micras — dentro de las especificaciones
• D90: 23,1 micras — dentro de las especificaciones
Coste de producción por tonelada: reducido en aproximadamente 181 TP3T gracias a la combinación de un mayor rendimiento y una menor energía de recirculación.
| ¿Clasificación del ánodo de grafito u otro material de batería? Los ingenieros de aplicaciones de EPIC Powder Machinery configuran clasificadores de aire específicamente para los desafíos de la clasificación de grafito y materiales de carbono: compensación de la morfología lamelar, gestión electrostática y rendimiento de corte duro D90. Ofrecemos pruebas de clasificación gratuitas con su material de alimentación de grafito y le proporcionamos datos completos de PSD antes de que adquiera el equipo. Envíenos su PSD de alimentación, los valores D50 y D90 objetivo y el requerimiento de producción, y le recomendaremos la configuración de clasificador adecuada. Solicite una prueba de clasificación gratuita: www.powder-air-classifier.com/contact Descubra nuestra gama de clasificadores de grafito de ánodo: www.powder-air-classifier.com |
Preguntas frecuentes
¿Por qué mi clasificador de grafito de ánodo produce un D90 más amplio de lo que predicen los ajustes del clasificador?
Este es el problema más común en la clasificación del grafito y se debe a la morfología laminar de sus partículas. Los clasificadores de aire separan las partículas según su comportamiento aerodinámico, específicamente la relación entre la fuerza de arrastre y la masa de la partícula. Las partículas de grafito planas, con forma de placa, presentan una superficie mucho mayor expuesta al flujo de aire que una esfera con un diámetro equivalente de difracción láser. Esto significa que la fuerza de arrastre es desproporcionadamente alta en relación con su masa.
Estas partículas planas se incorporan al flujo de producto fino cuando, geométricamente, deberían estar en la fracción de rechazo grueso. Como resultado, el D90 real del producto, medido por difracción láser, es de 5 a 15 micras más ancho que lo que predice el cálculo del punto de corte del clasificador para partículas esféricas. La solución consiste en aumentar la velocidad del rotor del clasificador entre 15 y 251 TP3 T. Esta velocidad debe ser superior a la que sugeriría el cálculo del material esférico equivalente para el valor objetivo de D90. A continuación, verifique con una medición real de la distribución del tamaño de partícula (PSD) y ajuste según sea necesario.
¿Cuál es la especificación D90 típica para el material de ánodo de grafito natural y con qué rigor la aplican los fabricantes de celdas?
Para el material de ánodo de grafito natural estándar utilizado en celdas de iones de litio para consumidores, los objetivos D90 suelen estar en el rango de 30-38 micras, con D50 alrededor de 14-18 micras. Para aplicaciones de alta velocidad y carga rápida, las especificaciones son más estrictas: D90 22-28 micras y D50 10-14 micras. Los fabricantes de celdas generalmente imponen D90 como un parámetro de control de calidad de entrada estricto. Un lote que exceda D90 incluso en 2-3 micras puede ser rechazado. Las partículas de grafito de tamaño excesivo en el electrodo pueden causar una deposición localizada de litio metálico durante la carga rápida. Esto representa un problema tanto de capacidad como de seguridad. La tolerancia D50 suele ser más amplia (más o menos 2 micras) porque el tamaño medio afecta la densidad de energía del electrodo. Pero está menos directamente relacionada con los modos de falla de seguridad. Si sus lotes pasan D50 pero fallan D90, el problema de clasificación errónea lamelar descrito anteriormente es la causa más probable.
